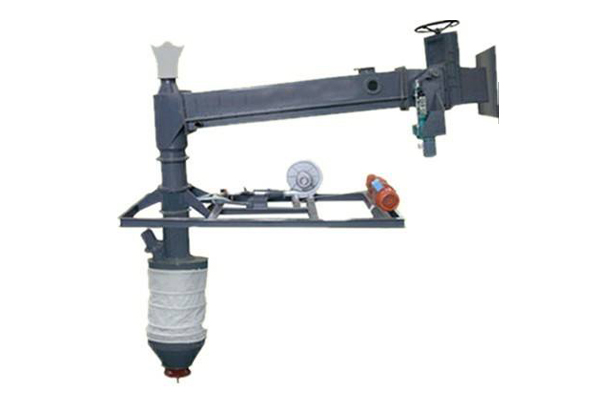

SZ-Ⅲ型水泥散裝機裝料口可在水平面作直線移動,適用于散裝火車、大型多進料口散裝汽車和散裝船裝料。SZ-Ⅲ型火車散裝機由庫側卸料閘閥、搖臂式空氣輸送斜槽、行走小車和裝車頭等部分構成,并具有SZ-I型散裝機的全部特點。
主要技術參數：
裝車能力：60～3000 t/h (根據工藝需要定)
裝料口升降高度： 1.5～25m任選
裝料口量大水平移動距離：6.5m
整機功率：5.0kW
整機重量：2500～4000kg

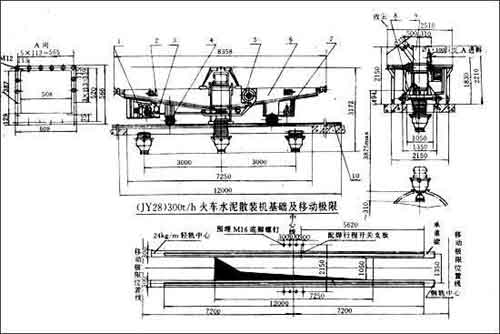

火車散裝機示意圖(SZ-Ⅲ)
1、卷揚裝置 2、觀察窗 3、松繩開關裝置 4、車輪裝置
5、通風機 6、雙斜槽、 7、行走減速機 8、散裝頭
9、進料裝置 10、鋼軌24Kg/m（固定方式自定）
技術參數表：
| 散裝頭 | 卷揚電動機 | 行走電動機 | 散裝頭震動電器 | 通風機 | |||||
| Zui大行程 | Zui大距離 | 功率 | 電壓 | 功率 | 電壓 | 功率 | 電壓 | 功率 | 電壓 |
| 2500mm | 6000mm | 2.2KW | 380V | 1.5KW | 385V | 0.06KW | 220V | 2.2KW | 380V |
收塵設備用戶自備，收塵風量約4200m3/h；電控箱訂貨另議，可根據控制要求及系統情況另行設計。
說明：
1、本機供貨不包括鋼軌，要求用戶自備鋼軌并固定；
2、鋼軌應在同一平面內高差≤1mm，軌道接頭處高差小于1mm；
3、鋼軌中心1350±1.5mm；
4、鋼軌端頭5620mm處配焊JY28-00-13行程開關支板一塊作為運動極限限位。

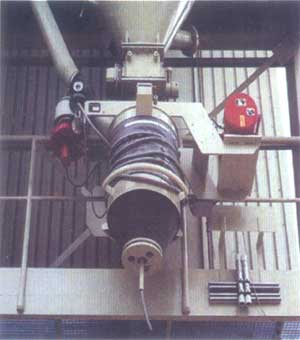

汽車散裝機示意圖(框架結構ZSQ-150型)
技術參數表：
| 裝載頭 | 卷揚機 | 料面指示機構中鎖壓力控制器 | 風機 | |||||||
| 伸縮距離 | 伸縮速度 | 起升速度 | 功率 | 電壓 | 動作壓力 | 額定電壓 | 額定電流 | 適用介質 | 電壓 | 功率 |
| 1600mm | 8m/min | 0.5KW | 380V | 250-5000Pa | 220V | 220V、380V | 3A | 清潔氣體 | 220V | 350W |
