電液動扇形閘門是根據建材行業的特殊需要，用作水泥熟料庫除塵設備的理想卸料裝置。扇形閥門在出料口處設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；扇形閥門閥體采用階臺結構，減少了料流沖擊；扇形閥門閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。

扇形閥門技術參數表：

	TDSZ-30	TDSZ-40	TDSZ-50	TDSZ-60	TDSZ-70	TDSZ-80
電液推桿型號	DYZ700-280/110-P	DYTZ700-280/110-P	DYTZ700-300/110-P	DYTZ700-300/110-P	DYTZ700-350/110-P	DYTZ700-350/110-P
功率KW	1.1	1.5	1.5	2.2	2.2	2.2
W	300	400	500	600	700	800
A	400	500	626	726	840	940
A1	120	220	320	360	460	560
A2	150	250	350	390	490	590
B	350	400	450	500	550	600
B1	470	520	570	620	670	720
L	300	350	400	450	500	550
L1	800	900	1050	1200	1400	1550
L2	1175	1175	1220	1220	1340	1340
H	380	540	680	750	900	1050
H1	429	429	513	513	560	560
H2	170	170	190	190	190	191
H3	60	60	70	70	80	80
H4	340	480	610	670	820	950
H5	400	450	550	650	800	900
l	280	280	350	350	400	400
N×a	2x175	3x150	4x140	4x165	5x150	5x174
n×Φ	8-18	12-18	16-18	16-18	20-22	20-22

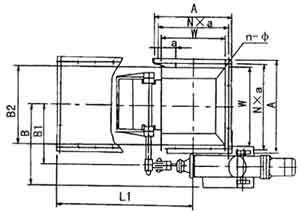

TDSZ型扇形閥門外形示意圖：
